XHZ型稀油润滑装置 (0.5MPa)

<< 上一页  　　
XHZ-630A～XHZ-2000A 型地基尺寸
型号
L
B
A
A1
A2
D
D1
D2
地脚螺栓
A3
A4
C
d
d1
XHZ-630A
6500
2180
1052
1178
1560
350
590
910
M16
M24
550
0
2380
XHZ-800A
7000
2360
1477
1550
1550
600
720
910
M16
M30
779
0
2690
XHZ-1000A
7500
2500
1688
1880
1550
600
720
1050
M16
M36
779
0
2790
XHZ-1250A
8100
2750
1990
1610
1950
600
720
1200
M20
M36
817
190
3050
XHZ-1600A
8800
3000
1941
2000
2200
600
930
1300
M20
M36
817
0
3400
XHZ-2000A
9700
3080
2380
1970
2200
650
930
1300
M20
M36
938
230
3890

型号
C1
H1
H2
A7
A6
L2
C2
L1
C3
C4
C5
B1
R
XHZ-630A
350
15
100
1550
780
150
500
2850
260
400
220
570
250
XHZ-800A
390
30
26
1903
820
120
500
3100
50
400
100
640
250
XHZ-1000A
390
55
26
1850
890
224
550
3400
520
170
3200
630
340
XHZ-1250A
450
27
100
1800
930
170
620
3340
750
300
300
680
400
XHZ-1600A
540
67
120
2100
1092
170
660
3766
650
450
300
815
400
XHZ-2000A
570
82
1300
2370
1120
280
730
4100
840
370
350
950
400

电气元件接线位置参数坐标尺寸
元件
名称
型号
XHZ-630
XHZ-630A
XHZ-800
XHZ-800A
XHZ-1000
XHZ-1000A
坐标
X
Y
Z
X
Y
Z
X
Y
Z
X
Y
Z
X
Y
Z
X
Y
Z
电动机（1）
2354
-2100
360
2250
-2100
250
800
-2055
200
800
-2055
200
2685
-2400
250
2685
-2540
250
电动机（2）
754
-2100
360
700
-2100
250
2300
-2055
200
2300
-2055
200
835
-2400
250
835
-2540
250
蒸汽电磁阀
-2500
1290
1060
-2200
1250
1100
-2200
1300
800
-2200
1300
800
-3000
1600
800
-3000
1600
800
水路电磁阀
-1000
-1600
320
-2300
-1450
800
-800
-1500
400
-2700
-1300
400
-1370
-1800
610
-3300
-1390
610
油箱温度计(1)
2950
-1090
1100
3350
390
500
2150
-1180
1150
2150
1180
1150
3750
350
500
3750
350
500
油箱温度计(2)
3250
390
500
3950
-1150
1100
3500
350
500
3500
350
500
3400
-1250
1200
3400
-1250
1200
二位五通气动阀
-
-
-
-3330
-3450
800
-
-
-
-3350
-3350
2500
-
-
-
-4200
-2750
800

元件
名称
型号
XHZ-1250
XHZ-1250A
XHZ-1600
XHZ-1600A
XHZ-2000
XHZ-2000A
坐标
X
Y
Z
X
Y
Z
X
Y
Z
X
Y
Z
X
Y
Z
X
Y
Z
电动机（1）
2756
-2340
350
2860
2700
200
3202
-2580
370
3000
-2950
370
1100
-3000
600
1300
-3500
600
电动机（2）
790
-2340
350
900
-2700
200
702
-2580
370
900
-2950
370
3600
-3000
600
3600
-3500
600
蒸汽电磁阀
-2900
1550
800
-2900
1550
800
-3500
1800
950
-3500
1800
950
-3800
1900
810
-3800
1900
810
水路电磁阀
-1400
-1900
350
-2800
-1600
900
-1360
-2000
670
-3300
-1800
670
-1800
-2260
1000
-3750
-1940
1200
油箱温度计(1)
4150
360
350
4050
360
350
4500
300
600
4500
300
600
5000
300
650
5000
300
650
油箱温度计(2)
3800
-1400
1250
3800
1400
1250
4000
-1600
1300
4000
-1600
1300
4550
-1700
1300
4550
-1700
1300
二位五通气动阀
-
-
-
-4400
2800
800
-
-
-
-5000
-3000
800
-
-
-
-5100
-3500
800

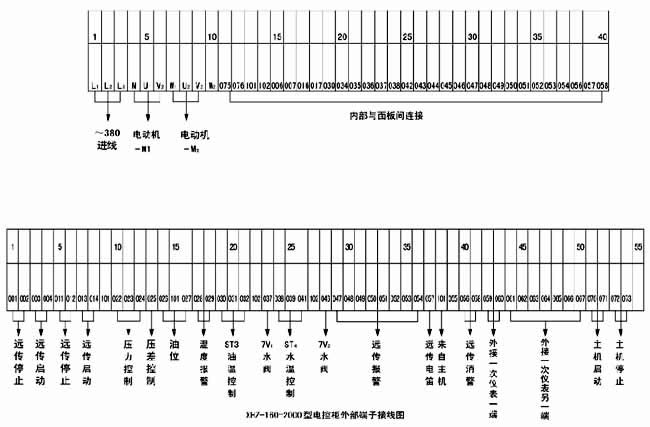

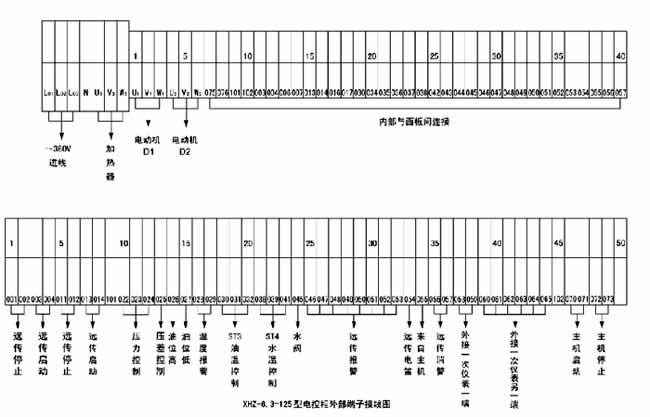

六、端子接线图

七、电控柜

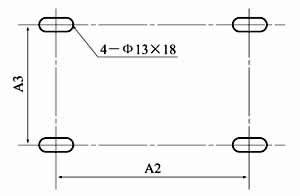

尺寸
型号
XHZ-6.3～XHZ-500
XHZ-630～XHZ-2000
XHZ-630A～XHZ-2000A
A1
650
800
A2
510
620
A3
290
290

　XHZ-6.3～XHZ-500

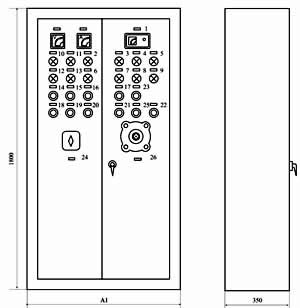

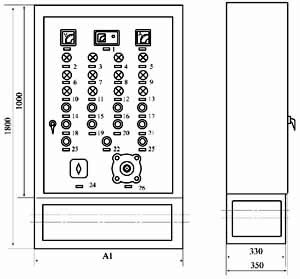

　XHZ-630～XHZ-2000 型电控柜
　XHZ-630A～XHZ-2000A

八、仪表盘

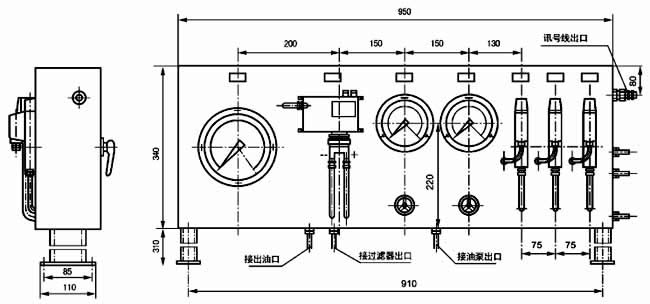

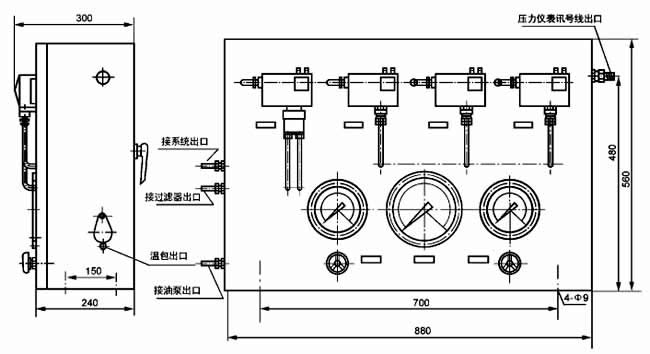

仪表盘外形尺寸



<< 上一页
